膜厚仪探头

产品简介: SE300系列石英晶体膜厚探头(简称:探头),采用先进的设计技术设计,高精度数控机床加工。连接于本公司生产膜厚仪使用。具有如下独特功能: 1) 可用于高真空环境,真空漏率小于1X10-10PaLS. 2) 气动探头挡板(选配件),外接气源控制挡板开关。 3) 全新水冷结构设计,内置水道设计提高水冷能力。 4) 水管可伸缩设计,在大气状态可改变伸入真空室长度。

所属分类:

石英晶体膜厚仪


关键词: 膜厚仪探头

产品咨询:

产品描述

产品简介
SE300系列石英晶体膜厚探头(简称:探头),采用先进的设计技术设计,高精度数控机床加工。连接于本公司生产膜厚仪使用。具有如下独特功能:
1) 可用于高真空环境,真空漏率小于1X10-10PaLS.
2) 气动探头挡板(选配件),外接气源控制挡板开关。
3) 全新水冷结构设计,内置水道设计提高水冷能力。
4) 水管可伸缩设计,在大气状态可改变伸入真空室长度。

技术指标
适用晶片频率:6MHz
适用晶片尺寸:直径:14mm
安装法兰规格:CF35 、M25
冷却水管长度:300mm、500mm、1000mm
水管规格:直径3mm
冷却水压:<0.3MPa
气动挡板路管规格: 直径3mm
压缩空气压力:<0.8 MPa、>0.5 MPa
晶片类型:6MHz
使用温度:通水状态:<200摄氏度
不通水状态:<100摄氏度
烘烤温度:通水状态:<200摄氏度
不通水状态:<100摄氏度
电气接口:BCN插座

石英晶体探头选型表

基本型号 SE300 SE400 说明
适用真空度 高真空 1.0E10-5 超高真空 1.0E10-8
密封方式 氟胶圈密封 焊接,全金属密封 电极和水管的密封方式
真空漏率 <1.0X10-8Pa.L.S <1.0X10-10Pa.L.S
冷却水管长度 300/500/1000mm可选,探头长度可在非真空状态调整 300/500/1000mm可选,自行焊接或提供定制长度 定制长度为探头晶片中心到法兰内表面长度

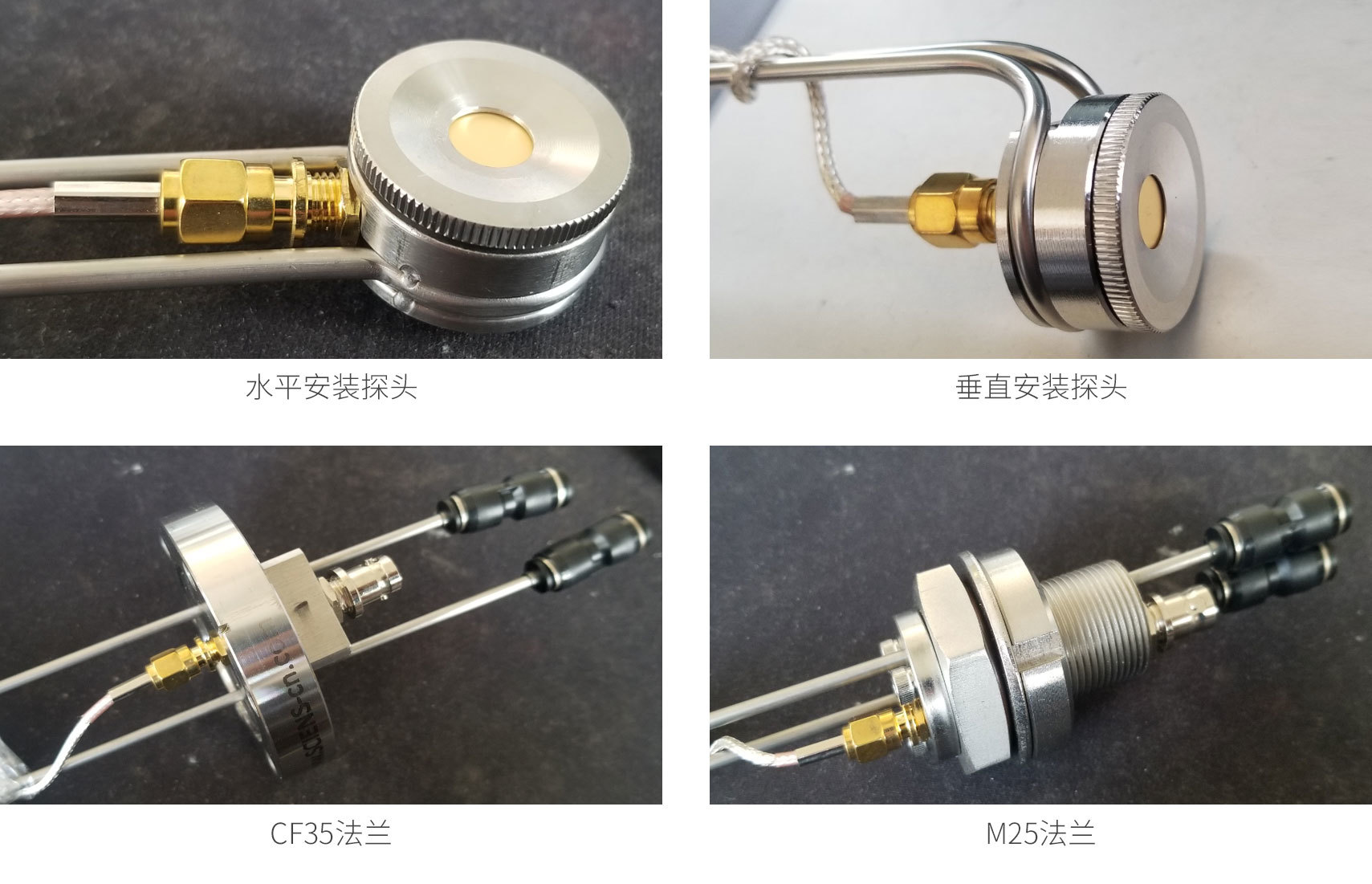

安装方式 -H:水平安装; -V:垂直安装 晶片平面与冷却水管的位置关系
法兰形式 CF35/M25可选 CF35


探头型说明:SE300-H-CF35-300为高真空探头CF35法兰、水平安装、水管长300mm。
